今天我們有幸請來了睿佳研發團隊的英教授，來給我們?cè)敿?xì)講解板式換熱器原理及它的生產全過程，讓我們對板式換熱器有一個更深入、更全面的了解。

原理：板式換熱器它是由翅片、隔板、密封條以及蓋板組合而成的，根據形狀的不同，翅片一般是分為：平直形、鋸齒形、波紋形、多孔形、百葉窗形等等，現在我們常用的是波紋型這款，各種板片之間形成的網狀形通道，通過翅片進行熱量交換，工作流體在兩塊板片間形成的窄小而曲折的通道中流過，冷熱流體依次通過流道，中間有一隔層板片將流體分開，并通過這塊隔層板片進行換熱，從而達到換熱、降溫的效果。

由于是波紋板翅式的結構，加上隔板和翅片都非常的薄，導熱性很好，使得其傳熱效率高。在同等的換熱面積下，換熱效率會比其他結構的換熱器高出很多。加上它緊湊的結構，輕巧。因其制作材料一般為鋁材，也有鋼材、銅材和復合材料等，鋁制板翅式換熱器較輕。適應性強，適用于：氣－氣、氣－液、液－液等多種流體的換熱。

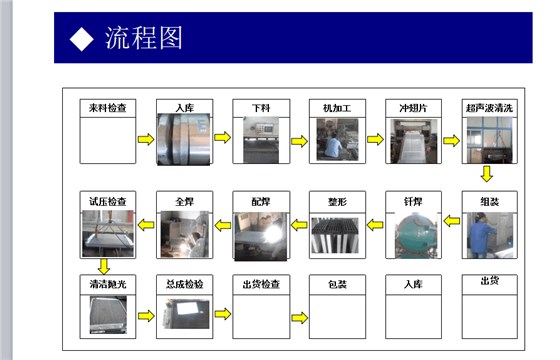

生產流程：

一、對采購回來的原材料進行一個嚴格的把關、檢查、篩選。

二、對原材料進行初步的加工，制作成一個一個的元器件（氣翅片、油翅片、封條、復合板、蓋板）等。

三、元器件制作好了之后，然后就要對它進行超聲波的清洗（這一步很關鍵，對清洗的要求非常高）。

四、清洗完了之后，就要對元器件進行一個裝配的程序，把元器件裝配成一個散熱器。

五、完了之后，就要把散熱器放入我們的真空焊釬爐里面進行釬焊（對溫度有一個很嚴格的控制，外圍溫度要控制在615度，工件的溫度要控制在593-595度之間）。

六、對半成品的散熱器進行一個整形、氧焊的工序。

七、最后對成品的散熱器進行試壓檢查，檢查散熱器是否完整，是否有存在漏氣的情況。

以上就是我們板式換熱器原理及生產的全過程，一個小小的散熱器，在生產的過程也是十分的復雜、對技術要求非常的高，因?yàn)閷Ｗ?、所以專業，我們睿佳致力于打造好的散熱器，更多關于散熱器的資訊可關注我們的官網，我們每天都會更新、分享哦！
